Produtos » Medidor de energia MID » UEC1P5-X

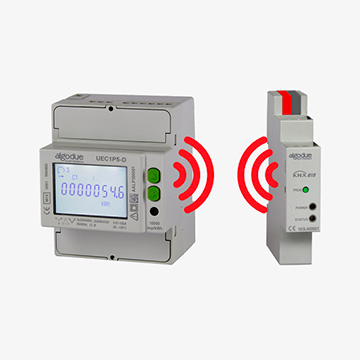

UEC1P5-X
Contador de energia 3/4 fios trifásico 6A
Destaques
- Para 1 ou 5A CT
- Taxa CT programável
- Medições de quatro quadrantes totalmente bidirecionais para todas as energias e potências
- Para redes de 3/4 fios com carga balanceada ou desbalanceada
- Classe B de acordo com EN 50470-3
- Entrada de tarifa
- 2 saídas S0 para emissão de pulso de energia
- Display LCD com 8 digitos principais
- Porta óptica para comunicação com módulos externos
- Disponível com certificação MID
Aplicações
- Totalização da energia elétrica na indústria para cada linha ou máquina.
- Medição de energia gerada por fontes renováveis, como solar, eólica, etc.
- Contabilidade e faturamento de consumos em parques de campismo, shoppings, áreas residenciais, portos navais, etc.
- Totalização do consumo elétrico em hotéis, centros de congressos, feiras.
- Contabilidade dos consumos em edifícios com serviços de escritório executivo.
- Alocação interna dos consumos em edifícios civis e industriais compartilhados.
- Realização de sistemas de monitoramento de energia.
- Levantamento remoto dos consumos e cálculo dos custos.
Características técnicas
Alimentação
Precisão
Saídas S0
LED Metrológico
Condições de ambiente
- Energia fornecida pelo circuito de tensão
- Tensão nominal de medição ±20%
- Consumo máx. (para cada fase): 7,5 VA - 0,5 W
- Carga de CT (para cada fase): 0,04 VA
- Frequência nominal: 50/60 Hz
- Valores nominais:
A) 3x230/400 V 50 Hz
B) 3x240/415 V 50 Hz
C) 3x230/400 V 50/60 Hz
D) 3x230/400...3x240/415 V 50/60 Hz
- Corrente de início Ist: 2 mA
- Corrente mínima Imin: 10 mA
- Corrente de transição Itr: 50 mA
- Corrente de referência Iref (In): 1 A
- Corrente máxima Imáx: 6 A
Precisão
- Energia ativa Classe B de acordo com a norma EN 50470-3
- Energia reativa Classe 2 de acordo com a norma IEC/EN 62053-23
Saídas S0
- 2 passivas optoisoladas
- Valores máximos: 250 VAC-DC - 100 mA
- Comprimento do pulso: 50 ±2ms
- Ativa optoisolada
- Faixa de tensão da tarifa 2: 80 ... 276 VAC-DC
LED Metrológico
- Constante do medidor: 10000 imp/kWh
- Comprimento do pulso: 10 ±2ms
Condições de ambiente
- Temperatura de operação: -25 °C ... +55 °C
- Temperatura de armazenamento: -25 °C ... +75 °C
- Umidade: 80% máx sem condensar
- Grau de proteção: IP51 frontal -IP20 terminais
