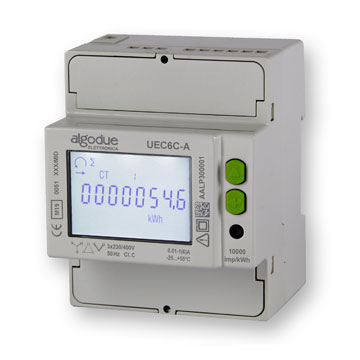

UEC6C-A, UEC6C-D
Medidor de energia programável 3 ou 4 fios trifásico Classe C 6A
Destaques
- Para 1 ou 5A CT
- Taxa CT programável
- Medições de quatro quadrantes totalmente bidirecionais para todas as energias e potências
- Para redes de 3/4 fios com carga balanceada ou desbalanceada
- Entrada de tarifa
- 2 saídas S0 para emissão de pulso de energia
- Display LCD com 8 digitos principais
- Porta óptica IR para comunicação com módulos externos
- Classe C de acordo com a norma EN 50470-3 (MID)
- Disponível com certificação MID
Aplicações
- Totalização da energia elétrica na indústria para cada linha ou máquina.
- Medição de energia gerada por fontes renováveis, como solar, eólica, etc.
- Contabilidade e faturamento de consumos em parques de campismo, shoppings, áreas residenciais, portos navais, etc.
- Totalização do consumo elétrico em hotéis, centros de congressos, feiras.
- Contabilidade dos consumos em edifícios com serviços de escritório executivo.
- Alocação interna dos consumos em edifícios civis e industriais compartilhados.
- Realização de sistemas de monitoramento de energia.
- Levantamento remoto dos consumos e cálculo dos custos.
Características técnicas
Alimentação
Precisão
Saídas S0
LED Metrológico
Condições de ambiente
- Energia fornecida pelo circuito de tensão
- Tensão nominal de medição ±20%
- Consumo máx. (para cada fase): 7,5 VA - 0,5 W
- Carga de CT (para cada fase): 0,04 VA
- Frequência nominal: 50/60 Hz
- 3x230/400 V 50 Hz (MID)
- 3x230/400 ... 3x240/415 V 50/60 Hz (NÃO MID)
- Corrente de início Ist: 1 mA
- Corrente mínima Imin: 10 mA
- Corrente de transição Itr: 50 mA
- Corrente de referência Iref (In): 1 A
- Corrente máxima Imáx: 6 A
Precisão
- Energia ativa Classe C de acordo com a norma EN 50470-3 (MID)
- Energia ativa Classe 0,5 S de acordo com a norma IEC 62053-22 (NÃO MID)
- Energia reativa Classe 2 de acordo com a norma IEC/EN 62053-23
Saídas S0
- 2 passivas optoisoladas
- Valores máximos: 250 VAC-DC - 100 mA
- Constante do medidor de acordo com a taxa CT escolhida: 1000 imp/kWh com taxa CT na faixa 1...4 200 imp/kWh com taxa CT na faixa 5...24 40 imp/kWh com taxa CT na faixa 25...124 8 imp/kWh com taxa CT na faixa 125...624 1 imp/kWh com taxa CT na faixa 625...3124 0.1 imp/kWh com taxa CT na faixa 3125...10000 A unidade de medição (imp/kWh, imp/kvarh, imp/kVAh) muda de acordo com o contador atribuído (kWh, kvarh, kVAh)
- Comprimento do pulso: 50 ±2ms
Entrada de tarifa
- Ativa optoisolada
- Faixa de tensão para tarifa 2: 80 ... 276 VAC-DC
LED Metrológico
- Constante do medidor: 10000 imp/kWh
- Comprimento do pulso: 10 ±2ms
Condições de ambiente
- Temperatura de operação: -25 °C ... +55 °C
- Temperatura de armazenamento: -25 °C ... +75 °C
- Umidade: 80% máx sem condensar
- Grau de proteção: IP51 frontal -IP20 terminais
