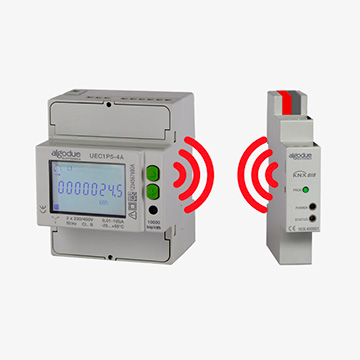

Produtos » Medidor de energia MID » UEC1P5-4X




Destaques
  • Para 1 ou 5A CT
  • Taxa CT programável
  • Medições de quatro quadrantes totalmente bidirecionais para todas as energias e potências
  • Para 4 fios
  • Classe B de acordo com EN 50470-3
  • Entrada de tarifa
  • 2 saídas S0 para emissão de pulso de energia
  • Display LCD com 8 digitos principais
  • Porta óptica para comunicação com módulos externos
  • Disponível com certificação MID
Aplicações
  • Totalização da energia elétrica na indústria para cada linha ou máquina.
  • Medição de energia gerada por fontes renováveis, como solar, eólica, etc.
  • Contabilidade e faturamento de consumos em parques de campismo, shoppings, áreas residenciais, portos navais, etc.
  • Totalização do consumo elétrico em hotéis, centros de congressos, feiras.
  • Contabilidade dos consumos em edifícios com serviços de escritório executivo.
  • Alocação interna dos consumos em edifícios civis e industriais compartilhados.
  • Realização de sistemas de monitoramento de energia.
  • Levantamento remoto dos consumos e cálculo dos custos.
Características técnicas
Alimentação
  • Energia fornecida pelo circuito de tensão
  • Tensão nominal de medição ±20%
  • Consumo máx. (para cada fase): 7,5 VA - 0,5 W
  • Carga de CT (para cada fase): 0,04 VA
  • Frequência nominal: 50/60 Hz

Tensão & frequência
  • Valores nominais:
    A) 3x230/400 V 50 Hz
    B) 3x240/415 V 50 Hz
    C) 3x230/400 V 50/60 Hz
    D) 3x230/400...3x240/415 V 50/60 Hz

Corrente
  • Corrente de início Ist: 2 mA
  • Corrente mínima Imin: 10 mA
  • Corrente de transição Itr: 50 mA
  • Corrente de referência Iref (In): 1 A
  • Corrente máxima Imáx: 6 A

Precisão
  • Energia ativa Classe B de acordo com a norma EN 50470-3
  • Energia reativa Classe 2 de acordo com a norma IEC/EN 62053-23

Saídas S0
  • 2 passivas optoisoladas
  • Valores máximos: 250 VAC-DC - 100 mA
  • Comprimento do pulso: 50 ±2ms
Entrada de tarifa
  • Ativa optoisolada
  • Faixa de tensão da tarifa 2: 80 ... 276 VAC-DC

LED Metrológico
  • Constante do medidor: 10000 imp/kWh
  • Comprimento do pulso: 10 ±2ms

Condições de ambiente
  • Temperatura de operação: -25 °C ... +55 °C
  • Temperatura de armazenamento: -25 °C ... +75 °C
  • Umidade: 80% máx sem condensar
  • Grau de proteção: IP51 frontal -IP20 terminais
