Produtos » Medidor de energia MID » UEM40-2C

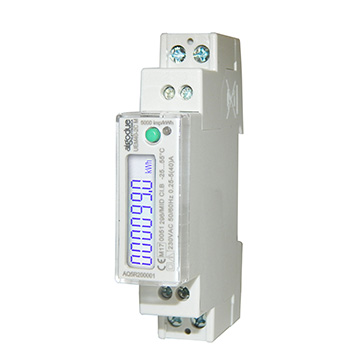

UEC40-2C
UEM40, UEM40-2C R, UEM40-2C M
Medidor de energia 2 fios monofásico 40A

Destaques
  • Conexão direta até 40 A
  • Medições de quatro quadrantes totalmente bidirecionais para todas as energias e potências
  • UEC40-2C para medidor de energia simples sem comunicação embutida
  • UEM40-2C R para comunicação RS485 Modbus RTU
  • UEM40-2C M para comunicação M-Bus
  • Alta confiabilidade
  • Tamanho compacto do módulo 1 DIN
  • Instalação rápida
  • Saída S0 para emissão de pulso de energia
  • Display LCD com 7 dígitos principais
  • Disponível com certificação MID
Aplicações
  • Totalização da energia elétrica na indústria para cada linha ou máquina.
  • Medição de energia gerada por fontes renováveis, como solar, eólica, etc.
  • Contabilidade e faturamento de consumos em parques de campismo, shoppings, áreas residenciais, portos navais, etc.
  • Totalização do consumo elétrico em hotéis, centros de congressos, feiras.
  • Contabilidade dos consumos em edifícios com serviços de escritório executivo.
  • Alocação interna dos consumos em edifícios civis e industriais compartilhados.
  • Realização de sistemas de monitoramento de energia.
  • Levantamento remoto dos consumos e cálculo dos custos.
Características técnicas
Alimentação
  • Energia fornecida pelo circuito de tensão
  • Tensão nominal de medição ±20%
  • Consumo máx.: 1.5 VA - 1 W
  • Frequência nominal: 50/60 Hz
Tensão & frequência
  • Valores nominais: 230 V 50/60 Hz

Corrente
  • Corrente de início Ist: 20 mA
  • Corrente mínima Imin: 250 mA
  • Corrente de transição Itr: 500 mA
  • Corrente de referência Iref (Ib): 5 A
  • Corrente máxima Imáx: 40 A

Comunicação Modbus RS485
  • Porta: RS485
  • Protocolo: Modbus RTU
  • Velocidade de comunicação: 2400, 4800, 9600, 19200, 38400 bps
  • Carga da unidade: 1/8

Comunicação M-Bus
  • Porta: com fio (EN 1434-3)
  • Protocolo: M-Bus
  • Velocidade de comunicação: 300, 2400, 9600 bps
  • Carga da unidade: 1

Precisão
  • Energia ativa Classe 1 de acordo com a norma IEC/EN 62053-21 (NÃO MID)
  • Energia ativa Classe B de acordo com a norma EN 50470-3 (MID)
  • Energia reativa Classe 2 de acordo com a norma IEC/EN 62053-23

Saída S0
  • Passiva optoisolada
  • Valores máximos: 27 V DC - 27 mA Constante do medidor: 500 imp/kWh
  • Constante do medidor: 1000 imp/kWh
    A unidade de medição (imp/kWh, imp/kvarh, imp/kVAh) muda de acordo com o contador escolhido (kWh, kvarh, kVAh)
  • Comprimento do pulso: 100 ±0.5ms

LED Metrológico
  • Constante do medidor: 5000 imp/kWh
  • Comprimento de pulso: 4 ±0.1ms

Condições de ambiente
  • Temperatura de operação: -25 °C ... +55 °C
  • Temperatura de armazenamento: -40°C ... +75°C
  • Umidade: 80% máx sem condensar
  • Grau de proteção: IP51 frontal -IP20 terminais
