Produtos » Transdutores de Corrente » MFC150




Combinável com:
  • UPM309RGW => SMART KIT UPM309RGW
  • UPM209RGW => SMART KIT UPM209RGW
  • RPS50
  • FCA3000
  • Destaques
    • Adequado para medir correntes de mA até centenas de kA
    • Alta linearidade
    • Grande faixa dinâmica
    • Muito útil com condutores de forma estranha ou de grande porte ou em lugares com acesso limitado
    • Sem perigo de secundário em circuito aberto
    • Não é danificado por grandes sobrecargas
    • Não intrusivo, sem energia extraída do sistema principal
    • Graças ao seu peso leve, pode ser trocado no condutor medido
    • Totalmente blindado

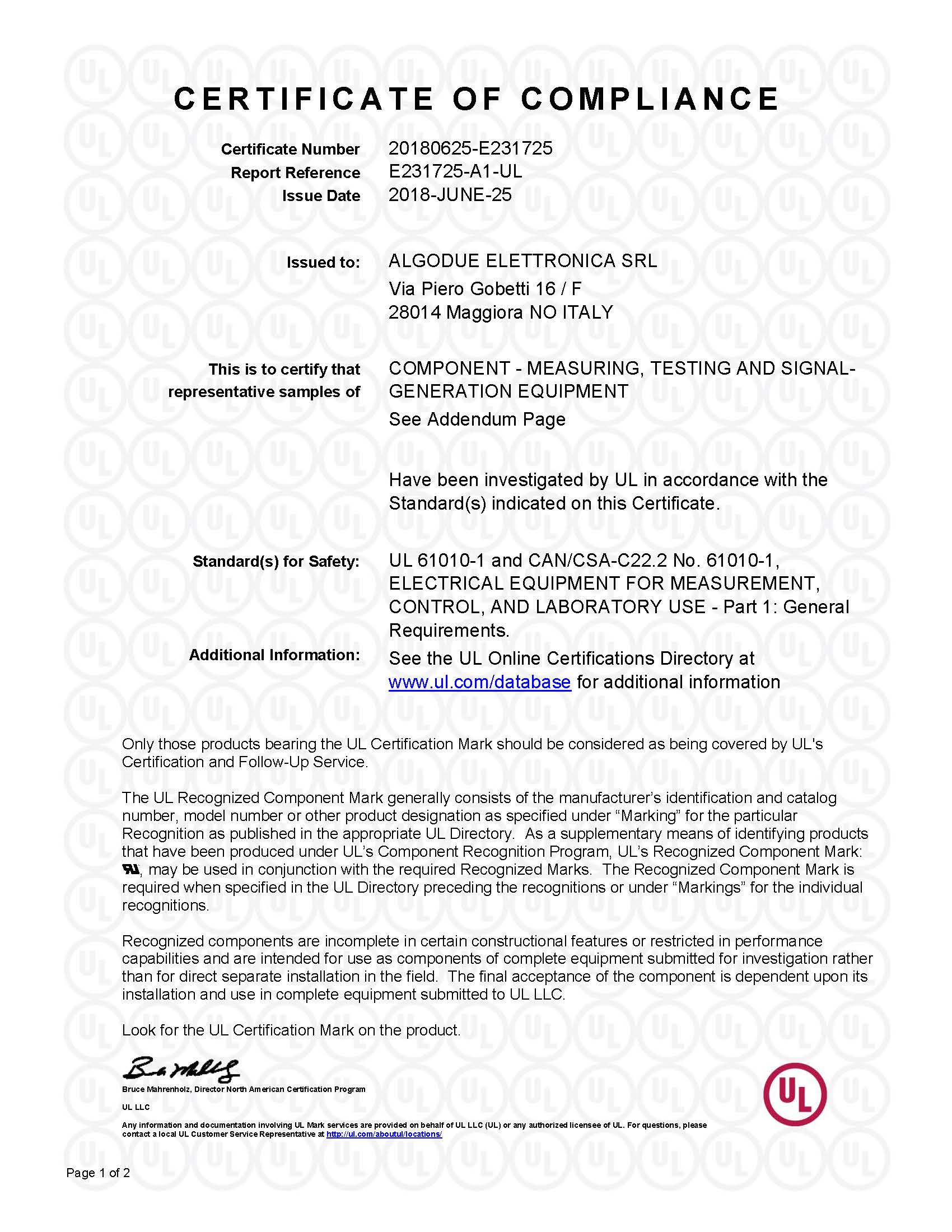

    • Norma UL n. E231725-A1-UL
    Novidades
    • Nova versão completamente redesenhada
    • Entregue já calibrada
    • Diâmetro de bobina extremamente fino: até 8 mm
    • Novo conector de baioneta melhorado e desenhado incluindo a possibilidade de regular a calibração
    • Precisão melhorada
    • Uniformidade de medição em qualquer posição do condutor dentro da bobina
    • Excelente grau de rejeição ao condutor de corrente externo
    • Várias cores de bobina disponíveis baseado na quantidade
    Aplicações
    • Dispositivos de medição, instrumentação de laboratório
    • Sistemas de controle & monitoramento de energia
    • Medição de ondulação DC
    • Monitoramento de transientes e harmônicos
    • Monitoramento de corrente muito alta
    Especificações
    Transdutores
    Comprimento da bobina: de 25 a 300 cm
    Diâmetro da bobina: 8.3 ±0.2 mm
    Fixação: suporte de baioneta
    Peso: 150 a 500 g
    Material: termoplástico UL94-V0

    Características elétricas
    Nível de saída (RMS): 100 mV / kA @ 50 Hz (padrão)
    Resistência da bobina: 70 até 900 Ω
    Erro de posicionamento: melhor que ±1% de leitura (com cabo de diâmetro 15 mm)
    Frequência: aprox. 40 Hz a 20 kHz
    Tensão de operação: 1000 VRMS CAT III
    600 VRMS CAT IV
    Grau de poluição 2
    Tensão de teste: 7400 VRMS / 1 min

    Cabo de conexão
    Modelo: 2 x 0.15 mm + blindado
    Comprimento: sob demanda
    Características: aprovado por cULus 80 °C 1000V

    Condições ambientais
    Temperatura de operação: de -30 °C a +80 °C
    Temperatura de armazenamento: de -40 °C a +80 °C
    Grau de proteção: IP67

    Normas
    Segurança: EN61010-1, EN61010-031, EN61010-2-031, EN61010-2-032
    EN61010-2-031, EN61010-2-032
